Giới thiệu sản phẩm
Tính chất vật chất
Tham số | Đặc tính | Phương pháp điều khiển ASTM |
Loại/Dopant | P, Boron N, phốt pho N, Antimon N, arsenic | F42 |
Định hướng | <100>, <111>Cắt cắt định hướng cho mỗi thông số kỹ thuật của khách hàng | F26 |
Hàm lượng oxy | 1019 dung sai tùy chỉnh PPMA cho mỗi đặc điểm kỹ thuật của khách hàng | F121 |
Hàm lượng carbon | < 0.6 ppmA | F123 |
Điện trở suất- P, Boron- n, phốt pho- n, antimon- n, asen | 0. 001 - 50 ohm cm | F84 |
Tính chất cơ học
Tham số | Xuất sắc | Giám sát/ Kiểm tra a | Bài kiểm tra | Phương pháp ASTM |
Đường kính | 2 0 0 ± 0,2 mm | 2 0 0 ± 0,2 mm | 2 0 0 ± 0,5 mm | F613 |
Độ dày | 725 ± 20 Pha (tiêu chuẩn) | 725 A | 725 ± 50 Pha (tiêu chuẩn) | F533 |
TTV | < 5 µm | < 10 µm | < 15 µm | F657 |
Cây cung | < 30 µm | < 30 µm | < 50 µm | F657 |
Bọc | < 30 µm | < 30 µm | < 50 µm | F657 |
Cạnh làm tròn | Semi-Std | F928 | ||
Đánh dấu | Chỉ bán phẳng chính, căn hộ bán Std Jeida, Notch | F26, F671 | ||
Chất lượng bề mặt
Tham số | Xuất sắc | Giám sát/ Kiểm tra a | Bài kiểm tra | Phương pháp ASTM |
Tiêu chí phía trước | ||||
Điều kiện bề mặt | Hóa học được đánh bóng | Hóa học được đánh bóng | Hóa học được đánh bóng | F523 |
Độ nhám bề mặt | < 2 A° | < 2 A° | < 2 A° | |
Contamination,Particles @ >0.3 µm | = 20 | = 20 | = 30 | F523 |
Khói mù, hố, vỏ cam | Không có | Không có | Không có | F523 |
Đã thấy các dấu hiệu, các cuộc tấn công | Không có | Không có | Không có | F523 |
Tiêu chí phía sau | ||||
Vết nứt, crowsfeet, saw Marks, Stains | Không có | Không có | Không có | F523 |
Điều kiện bề mặt | Ăn da khắc | F523 | ||
Mô tả sản phẩm
Hoàn hảo cho các ứng dụng vi lỏng. Đối với các ứng dụng vi điện tử hoặc MEMS, vui lòng liên hệ với chúng tôi để biết thông số kỹ thuật chi tiết.
Dòng sản phẩm của vi điện tử bao gồm cả chất nền wafer được đánh bóng bên (SSP) và hai bên (DSP). Các tấm được đánh bóng hai bên thường được yêu cầu trong chất bán dẫn, MEMS và các ứng dụng khác trong đó các tấm wafer có đặc tính phẳng được kiểm soát chặt chẽ. Chúng cũng cần thiết cho các dự án sản xuất thiết bị và tạo mẫu hai bên.
Khoản cổ lớn của các tấm wafer được đánh bóng hai bên trong tất cả các đường kính wafer từ 100mm đến 300mm. Nếu thông số kỹ thuật của bạn không có sẵn trong kho của chúng tôi, chúng tôi đã thiết lập mối quan hệ lâu dài với nhiều nhà cung cấp có khả năng sản xuất tùy chỉnh để phù hợp với bất kỳ thông số kỹ thuật độc đáo nào. Các tấm wafer được đánh bóng hai bên có sẵn trong silicon, thủy tinh và các vật liệu khác thường được sử dụng trong ngành công nghiệp bán dẫn.
Tùy chỉnh cắt và đánh bóng cũng có khả năng theo yêu cầu của bạn. Xin vui lòng liên hệ với chúng tôi.
Tính năng sản phẩm

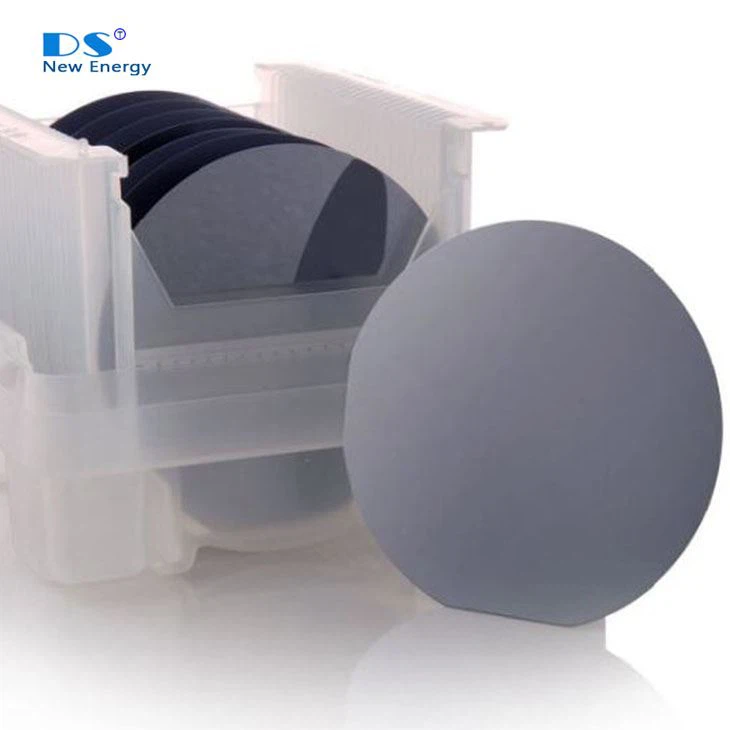

· Loại P/N 8 ", wafer silicon được đánh bóng (25 PC)
· Định hướng: 200
· Điện trở suất: 0.
· Độ dày: 725+/-20 um
· Prime/Màn hình/lớp kiểm tra
