Tab hoặc dây Tabbing được sử dụng để kết nối các pin mặt trời của bạn theo chuỗi để có được điện áp theo nhu cầu mong muốn của bạn, khi chế tạo một pin mặt trời với pin mặt trời, bạn cần kết nối các pin mặt trời của mình thành hàng. Đảm bảo dây tab của bạn dày khoảng 18-20mm để mang dòng điện tốt hơn.
Bất cứ điều gì dày hơn có thể quá dày và cứng và khó làm việc hơn. Dây tab tốt được làm từ đồng rắn được phủ bằng chất hàn để dễ chảy.
Chỉ vì nó được phủ bằng chất hàn không có nghĩa là bạn không phải sử dụng chất hàn khi kết nối các tế bào của mình với nhau. Tất cả các dây tab trên thị trường hiện nay yêu cầu bạn sử dụng hàn với nó. Một số dây tab chỉ được làm từ thiếc không tuân thủ tốt vì vậy nếu bạn không biết nó được làm gì trước khi mua.
Dây bus hoặc dây Kết nối trông giống như dây tab nhưng rộng hơn nhiều. Dây xe buýt được sử dụng để mang dòng điện qua mỗi hàng. Nó có thể dao động từ 2,5mm đến 5 mm tùy thuộc vào sức mạnh của bảng điều khiển và kích thước của pin mặt trời mà bạn đang sử dụng. Nó cũng được làm bằng đồng tráng phủ hàn. Một số dây xe buýt cũng được làm từ thiếc, không mang dòng điện cũng như đồng. Vì vậy, một lần nữa Nếu bạn không biết những gì nó được thực hiện ra khỏi yêu cầu!
Dưới đây là một ví dụ về việc sử dụng dây Bus; Giả sử bạn có 36 ô để xây dựng bảng điều khiển của mình. Bạn có 9 pin mặt trời liên tiếp được bảo hiểm kết nối. Sau đó, bạn sẽ cần kết nối tất cả các hàng lại với nhau bằng dây bus trên dây tab ở cuối các phần. Bạn sẽ có 4 hàng trong số chín hàng của bạn, đây sẽ là 36. Điều này có thể tạo ra một bảng 20 volt. Vôn mở sẽ cung cấp cho bạn các vôn để đẩy năng lượng để sạc pin 12 volt. Các tấm bình thường được chế tạo để sạc pin 12 volt thường đưa ra 15volts trở lên.

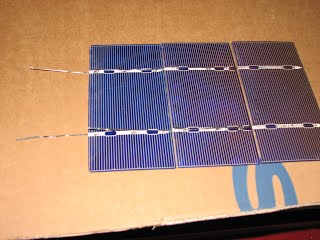

Dưới đây là một số hình ảnh cho bạn thấy quá trình hàn các tế bào với nhau
video youtube để lập bảng và kết nối: https://www.youtube.com/watch?v=kUZYjwwvFvk
