Giới thiệu
Khi các trung tâm dữ liệu hiện đại, cơ sở thương mại và khu công nghiệp ngày càng phụ thuộc vào nguồn điện, sự gián đoạn hoặc mất ổn định nguồn điện có thể gây ra những hậu quả tai hại cho hệ thống. Để đảm bảo nguồn điện liên tục, đặc biệt là trong các tải trọng tới hạn, Hệ thống truyền tải tĩnh (STS) đã trở thành một thiết bị bảo vệ nguồn điện thiết yếu. STS là một hệ thống hiệu quả cao được thiết kế để chuyển đổi liền mạch các nguồn điện trong trường hợp có sự cố, đảm bảo sự ổn định và liên tục của tải.
Hệ thống truyền tĩnh (STS) là gì?

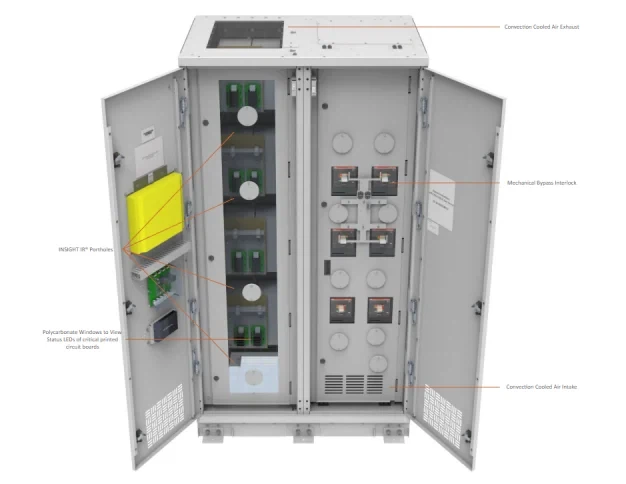

Hệ thống truyền tĩnh (STS) là thiết bị cho phép chuyển đổi liền mạch giữa hai hoặc nhiều nguồn điện. Chức năng chính của nó là tự động chuyển tải từ nguồn điện sơ cấp sang nguồn điện dự phòng khi nguồn điện chính bị sự cố hoặc mất ổn định, đảm bảo phụ tải không bị gián đoạn.
Không giống như các thiết bị chuyển mạch cơ học truyền thống, STS dựa trên các linh kiện điện tử ở trạng thái rắn-cho phép chuyển đổi nhanh hơn và đáng tin cậy hơn nhiều. Nó thường được sử dụng trong các môi trường đòi hỏi độ tin cậy và tính sẵn sàng cao, chẳng hạn như trung tâm dữ liệu, bệnh viện và tổ chức tài chính.
Hệ thống truyền tĩnh hoạt động như thế nào?
STS hoạt động trên cơ sởcông tắc tĩnhvà mộthệ thống điều khiển tự động. Chức năng chính của nó là theo dõi liên tục trạng thái của nguồn điện chính, nguồn dự phòng và tự động chuyển sang nguồn điện dự phòng khi nguồn chính gặp sự cố. Đây là cách nó hoạt động:
- Giám sát nguồn điện: Hệ thống liên tục giám sát nguồn điện chính, theo dõi các thông số như điện áp, tần số, dạng sóng.
- Phát hiện lỗi: Khi phát hiện lỗi hoặc mất ổn định trong nguồn điện chính, STS sẽ kích hoạt cơ chế chuyển mạch tự động.
- Chuyển đổi tức thời: STS chuyển sang nguồn điện dự phòng gần như ngay lập tức, thường tính bằng mili giây, đảm bảo không làm gián đoạn tải.
- Phục hồi nguồn điện: Sau khi nguồn điện chính được khôi phục trở lại bình thường, STS sẽ tự động chuyển về nguồn điện đó.
Ưu điểm chính của hệ thống truyền tĩnh
- Chuyển đổi liền mạch: Do sử dụng các công tắc tĩnh, STS có thể thực hiện chuyển đổi nguồn trong mili giây mà không làm gián đoạn nguồn điện cung cấp cho tải. Điều này rất quan trọng trong các môi trường đòi hỏi độ tin cậy nguồn điện cao.
- Độ tin cậy của hệ thống được cải thiện: STS cung cấp các nguồn điện dự phòng, đảm bảo khi nguồn chính gặp sự cố, nguồn dự phòng có thể nhanh chóng đảm nhiệm, tránh tình trạng mất điện hoặc ngừng hoạt động của hệ thống.
- Hiệu quả không gian: So với thiết bị đóng cắt cơ học truyền thống, STS có thiết kế chuyển mạch điện tử nhỏ gọn, tiết kiệm không gian và giúp hệ thống điện hoạt động hiệu quả hơn.
- Không can thiệp thủ công: Sau khi được cấu hình và lắp đặt, STS sẽ tự động quản lý việc chuyển đổi nguồn điện mà không cần sự can thiệp của con người, giảm nguy cơ lỗi và giảm chi phí bảo trì.
- Giảm tác động của biến động điện năng: Bằng cách ổn định nguồn điện, STS giảm tác động của các biến động nguồn điện (chẳng hạn như sự thay đổi điện áp và tần số) lên thiết bị, từ đó kéo dài tuổi thọ của thiết bị.
Ứng dụng của hệ thống truyền tĩnh
Hệ thống truyền tải tĩnh được sử dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là trong những môi trường mà độ tin cậy của nguồn điện là ưu tiên hàng đầu. Dưới đây là một số trường hợp sử dụng điển hình:
- Hệ thống PV:1.Lưới-đã kết nối/Tắt-Chuyển đổi chế độ lưới

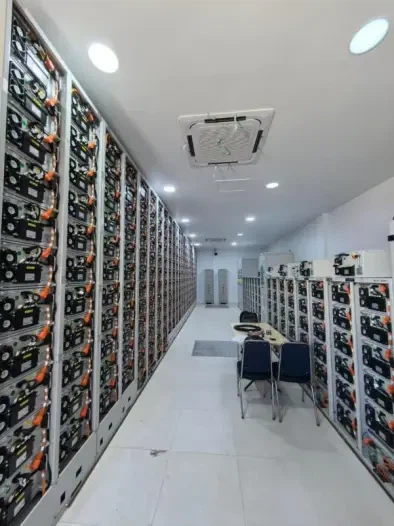

Khi hệ thống PV hoạt động ở chế độ "lưới{0}}được kết nối với bộ lưu trữ năng lượng", nếu lưới điện đột ngột bị mất điện, STS sẽ ngay lập tức chuyển nguồn cung cấp điện cho tải từ "lưới + PV" sang "pin lưu trữ năng lượng". Điều này đảm bảo không có sự gián đoạn đối với tải trọng gia đình hoặc công nghiệp/thương mại (chẳng hạn như tủ lạnh và máy chủ).
2.Chuyển đổi nguồn dự phòng chính/dự phòng
Một số-dự án PV quy mô lớn được trang bị hai nguồn điện (ví dụ: "PV + nguồn điện tiện ích" hoặc "PV + máy phát điện diesel"). STS có thể đóng vai trò là công tắc chuyển nguồn cho nguồn điện chính và nguồn dự phòng. Khi nguồn điện chính (ví dụ: PV) không đủ đầu ra hoặc gặp trục trặc, nó sẽ tự động chuyển sang nguồn điện dự phòng (ví dụ: nguồn điện lưới) để đảm bảo nguồn điện ổn định.
3. Bảo vệ độc lập cho các tải quan trọng
Đối với các thiết bị quan trọng trong hệ thống PV (như hệ thống giám sát và bộ điều khiển biến tần), STS có thể được cấu hình cụ thể với nguồn điện kép (ví dụ: "mạch PV chính + nguồn điện DC dự phòng"). Điều này ngăn cản việc tắt các thiết bị quan trọng do lỗi mạch chính, điều này có thể ảnh hưởng đến hoạt động của toàn bộ hệ thống.

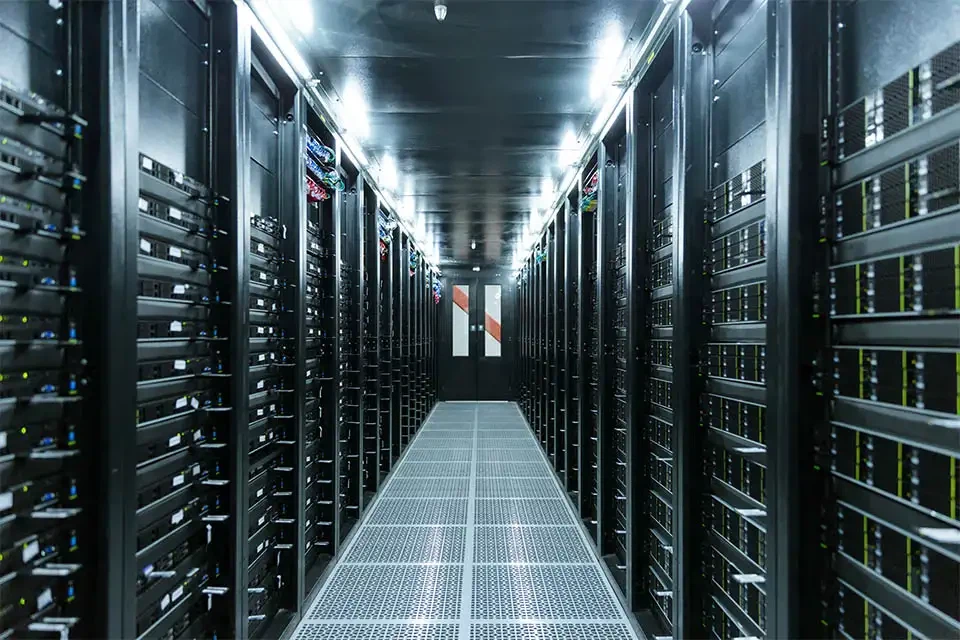

- Trung tâm dữ liệu: Các trung tâm dữ liệu chủ yếu dựa vào nguồn điện liên tục và bất kỳ sự gián đoạn nguồn nào cũng có thể dẫn đến ngừng hoạt động máy chủ, mất dữ liệu hoặc gián đoạn dịch vụ. STS đảm bảo nguồn điện luôn ổn định trong mọi điều kiện.
- Bệnh viện và cơ sở y tế: Thiết bị y tế như thiết bị hỗ trợ sự sống, phòng mổ và các máy móc quan trọng khác phụ thuộc vào nguồn điện đáng tin cậy. STS đảm bảo các thiết bị này luôn có nguồn điện ổn định, ngăn chặn những hậu quả thảm khốc có thể xảy ra do mất điện.
- Hệ thống tự động hóa công nghiệp: Một số dây chuyền sản xuất công nghiệp và hệ thống tự động nhất định phụ thuộc vào nguồn điện liên tục. Bất kỳ sự cố mất điện nào cũng có thể làm ngừng sản xuất, ảnh hưởng đến hiệu quả và chất lượng sản phẩm. STS đảm bảo hoạt động không bị gián đoạn trong những môi trường quan trọng như vậy.
Ưu điểm ứng dụng trong hệ thống PV
So với các công tắc cơ học truyền thống (ví dụ: công tắc tơ),STScó những ưu điểm nổi bật hơn trong các ứng dụng hệ thống PV:
- Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi thường nằm trong khoảng mili giây (<50ms), much faster than the second-level response of mechanical switches. This prevents sensitive loads (such as computers and precision instruments) from restarting due to power outages.
- Không có tác động hồ quang: Nó sử dụng các thiết bị điện tử công suất (ví dụ: IGBT) để đạt được chuyển mạch, không có tiếp điểm cơ học và không tạo ra hồ quang. Điều này làm cho nó phù hợp với các kịch bản chuyển đổi tần số cao-trong hệ thống quang điện và kéo dài tuổi thọ của thiết bị.
- Điều khiển thông minh tự động: Có thể liên kết với bộ biến tần PV và bộ lưu trữ năng lượng BMS (Hệ thống quản lý pin). Nó tự động kích hoạt chuyển đổi dựa trên trạng thái lưới và đầu ra PV, không cần can thiệp thủ công.
Phần kết luận
Hệ thống truyền tải tĩnh (STS) đóng vai trò quan trọng trong việc cung cấp nguồn điện-có độ tin cậy cao, không bị gián đoạn cho các ứng dụng quan trọng. Khả năng chuyển mạch hiệu quả, nhanh chóng và đáng tin cậy của nó đảm bảo rằng việc mất điện không ảnh hưởng đến các thiết bị thiết yếu, khiến nó không thể thiếu trong các trung tâm dữ liệu, bệnh viện, tổ chức tài chính và hệ thống công nghiệp. Với những tiến bộ không ngừng trong công nghệ, các hệ thống STS ngày càng trở nên thông minh và hiệu quả hơn, cung cấp các giải pháp bảo vệ nguồn toàn diện cho các nhu cầu đa dạng.
Từ khóa
Hệ thống truyền tĩnh (STS), hệ thống điều khiển tự động, chuyển đổi nguồn điện, tự động chuyển đổi, Nguồn điện liên tục (UPS)
