【Giơi thiệu sản phẩm】
TÍNH CHẤT VẬT LIỆU
Tham số | Đặc điểm | Phương pháp kiểm soát ASTM |
Loại / Dopant | P, Boron N, Phốt pho N, Antimon N, Asen | F42 |
Định hướng | <100>, <111> cắt giảm định hướng theo thông số kỹ thuật của khách hàng | F26 |
Hàm lượng oxy | 10 19 ppmA Dung sai tùy chỉnh theo thông số kỹ thuật của khách hàng | F121 |
Hàm lượng carbon | <0,6> | F123 |
Phạm vi điện trở suất- P, Boron- N, Photpho- N, Antimon - N, Asen | 0,001 - 50 ohm · cm | F84 |
TÍNH CHẤT CƠ HỌC
Tham số | nguyên tố | Giám sát / Kiểm tra A | Kiểm tra | Phương pháp ASTM |
Đường kính | 150 ± 0,2 mm | 150 ± 0,2 mm | 150 ± 0,5 mm | F613 |
Độ dày | 675 ± 20 Âm (tiêu chuẩn) | 675 ± 25 Pham (tiêu chuẩn) 450 ± 25 Pham 625 ± 25 Pham 1000 ± 25 Daom 1300 ± 25 Daom 1500 ± 25 Daom | 675 ± 50 Laum (tiêu chuẩn) | F533 |
TTV | <> | <10 đánh=""> | <> | F657 |
Cây cung | <> | <> | <> | F657 |
Bọc | <> | <> | <> | F657 |
Làm tròn cạnh | SEMI-STD | F928 | ||
Đánh dấu | Chính SEMI-Flat, Căn hộ SEMI-STD Jeida Flat, Notch | F26, F671 | ||
CHẤT LƯỢNG BỀ MẶT
Tham số | nguyên tố | Giám sát / Kiểm tra A | Kiểm tra | Phương pháp ASTM |
Tiêu chí mặt trước | ||||
Điều Kiện Bề MẶT | Hóa chất đánh bóng | Hóa chất đánh bóng | Hóa chất đánh bóng | F523 |
Độ nhám bề mặt | <2 a=""> | <2 a=""> | <2 a=""> | |
Ô nhiễm, hạt @> 0,3 | = 20 | = 20 | = 30 | F523 |
Haze, hố, vỏ cam | không ai | không ai | không ai | F523 |
Saw Marks, đình công | không ai | không ai | không ai | F523 |
Tiêu chí mặt sau | ||||
Vết nứt, crowsfeet, vết cưa, vết bẩn | không ai | không ai | không ai | F523 |
Điều Kiện Bề MẶT | Caustic khắc | F523 | ||
Mô tả sản phẩm 】
Hoàn hảo cho các ứng dụng vi lỏng. Đối với các ứng dụng vi điện tử hoặc MEMS, vui lòng liên hệ với chúng tôi để biết thông số kỹ thuật chi tiết.
Các thiết bị bán dẫn tiếp tục thu hẹp, ngày càng trở nên quan trọng đối với các tấm wafer có chất lượng bề mặt cao ở cả mặt trước và mặt sau của chúng. Hiện nay các tấm wafer này phổ biến nhất trong các hệ thống vi cơ điện tử (MEMS), liên kết wafer, silicon trên chế tạo cách điện (SOI) và các ứng dụng có yêu cầu độ phẳng chặt chẽ. Vi điện tử thừa nhận sự phát triển của ngành công nghiệp bán dẫn và cam kết tìm kiếm các giải pháp lâu dài cho tất cả các yêu cầu của khách hàng.
Một lượng lớn các tấm wafer được đánh bóng hai mặt trong tất cả các đường kính wafer từ 100mm đến 300mm. Nếu đặc điểm kỹ thuật của bạn không có sẵn trong kho của chúng tôi, chúng tôi đã thiết lập mối quan hệ lâu dài với nhiều nhà cung cấp có khả năng sản xuất tấm wafer để phù hợp với bất kỳ thông số kỹ thuật độc đáo nào. Tấm đánh bóng hai mặt có sẵn bằng silicon, thủy tinh và các vật liệu khác thường được sử dụng trong ngành công nghiệp bán dẫn.
Tùy chỉnh và đánh bóng cũng có sẵn theo yêu cầu của bạn. Xin cứ thoải mái liên lạc với chúng tôi.
【 Tính năng sản phẩm 】

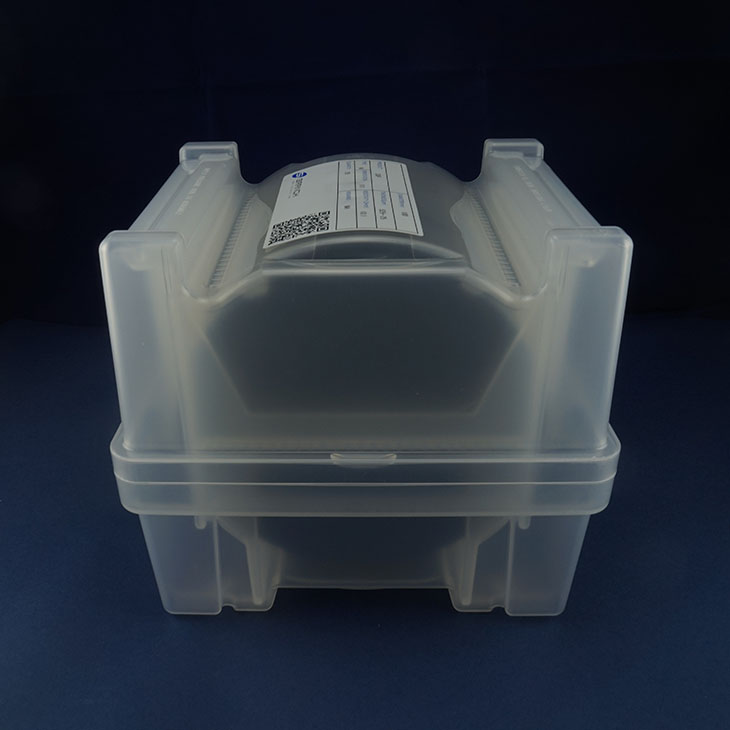

· Loại 6 "P / N, wafer silicon được đánh bóng (25 chiếc)
· Định hướng: 150
· Điện trở suất: 0,1 - 40 ohm · cm (Có thể thay đổi theo từng đợt)
· Độ dày: 675 +/- 20um
· Prime / Monitor / Lớp kiểm tra
