【Giơi thiệu sản phẩm】
Ô | Bệnh tăng bạch cầu đơn nhân |
Số ô | 144（6×24） |
Công suất tối đa định mức (Pmax) | 460W |
Hiệu quả tối đa | 20.8% |
Hộp đựng mối nối hai mạch điện | IP68 |
Điện áp hệ thống tối đa | 1000V / 1500V DC |
Nhiệt độ hoạt động | -40℃～+85℃ |
【Mô tả Sản phẩm】

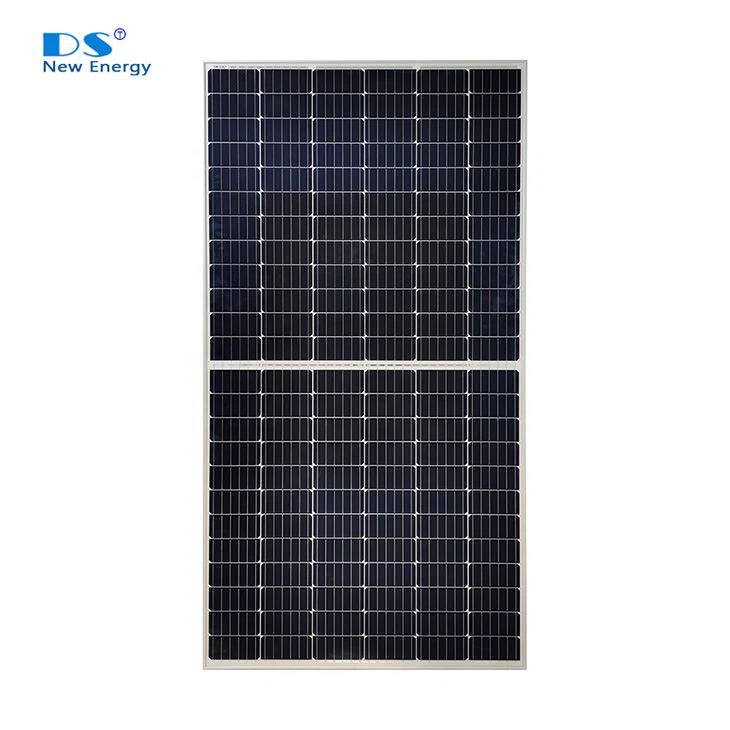

Bảng điều khiển năng lượng mặt trời công suất cao 460W được cung cấp bởi 144 miếng pin bán phần hiệu suất cao, loạt mô-đun hiệu suất cao này cung cấp giải pháp hiệu quả về chi phí nhất để giảm LCOE của bất kỳ hệ thống PV nào dù lớn hay nhỏ. pin mặt trời đã bị cắt làm đôi.
Bảng điều khiển năng lượng mặt trời gia đình sử dụng công nghệ nửa tế bào (nửa cắt) này được đóng gói với 144 nửa tế bào và bố cục 6x24. Với công suất lên đến 410W, tấm pin mặt trời gia đình này giúp giảm chi phí BOS.
【Tính năng chính】
【Kích thước của mô-đun PV】
【Dữ liệu điện tại STC】
Công suất tối đa định mức (Pmax) [W] | 440 | 445 | 450 | 455 | 460 |
Điện áp mạch mở (Voc) [V] | 440 | 445 | 450 | 455 | 460 |
Điện áp công suất tối đa (Vmp) [V] | 48.9 | 49.1 | 49.3 | 49.5 | 49.7 |
Dòng ngắn mạch (Isc) [A] | 41.1 | 41.3 | 41.5 | 41.7 | 41.9 |
Dòng điện tối đa (Imp) [A] | 11.46 | 11.53 | 11.6 | 11.66 | 11.73 |
Hiệu suất mô-đun [%] | 19.9% | 20.1% | 20.4% | 20.6% | 20.8% |
Sức chịu đựng | 0~+5W | ||||
Hệ số nhiệt độ của Isc (α_Isc) | 0.056%/℃ | ||||
Hệ số nhiệt độ của Voc (β_Voc) | -0.287%/℃ | ||||
Hệ số nhiệt độ Pmax (γ_Pmp) | -0.369%/℃ | ||||
STC | Bức xạ 1000W / m², nhiệt độ tế bào 25℃, AM1,5G | ||||
【Dữ liệu điện tại NOCT và Điều kiện hoạt động】
THÔNG SỐ ĐIỆN TẠI NOCT | |||||
KIỂU | 440 | 445 | 450 | 455 | 460 |
Công suất tối đa định mức (Pmax) [W] | 327.6 | 332.0 | 336.4 | 340.8 | 344.9 |
Điện áp mạch mở (Voc) [V] | 45.6 | 45.8 | 46.0 | 46.2 | 46.4 |
Điện áp nguồn tối đa (Vmp) [V] | 38 | 38.2 | 38.4 | 38.6 | 38.8 |
Dòng ngắn mạch (Isc) [A] | 35.26 | 35.44 | 35.61 | 35.78 | 35.95 |
Dòng điện tối đa (Imp) [A] | 8.62 | 8.69 | 8.76 | 8.83 | 8.89 |
SỐCT | Bức xạ 800W / m², nhiệt độ môi trường 20℃, tốc độ gió 1m / s, AM1,5G | ||||
ĐIỀU KIỆN VẬN HÀNH | |
Điện áp hệ thống tối đa | 1000V / 1500V DC (IEC) |
Nhiệt độ hoạt động | -40℃~+85℃ |
Cầu chì dòng tối đa | 20A |
Tải tĩnh tối đa, phía trước | 5400Pa |
Tải tĩnh tối đa, quay lại | 2400Pa |
SỐCT | 45±2℃ |
Lớp ứng dụng | Hạng A |
【Đường cong điện áp hiện tại】
【Dữ liệu cơ học】
cân nặng | 24kg ± 3% |
Kích thước | 2115 ± 2mm × 1052 ± 2mm × 35 ± 1mm |
Kích thước mặt cắt cáp | 4mm2 |
Số ô | 144(6x24) |
Hộp đựng mối nối hai mạch điện | IP68, 3 điốt |
Tư nối | QC 4.10-35 |
Chiều dài cáp (Bao gồm đầu nối) | 300mm (+) / 300mm (-) |
Cấu hình bao bì | 30 mỗi Pallet |
【Chứng nhận】
【Sự bảo đảm】
