【Giới thiệu sản phẩm】
ô | Mono |
Không. của các tế bào | 96(8×12) |
Công suất tối đa định mức (Pmax) | 480W |
Hiệu quả tối đa | 18.7% |
Hộp nối | IP68 |
Điện áp hệ thống tối đa | DC 1000V / 1500V |
Nhiệt độ hoạt động | -40 °C ~ + 85 ° C |
【Mô tả sản phẩm】

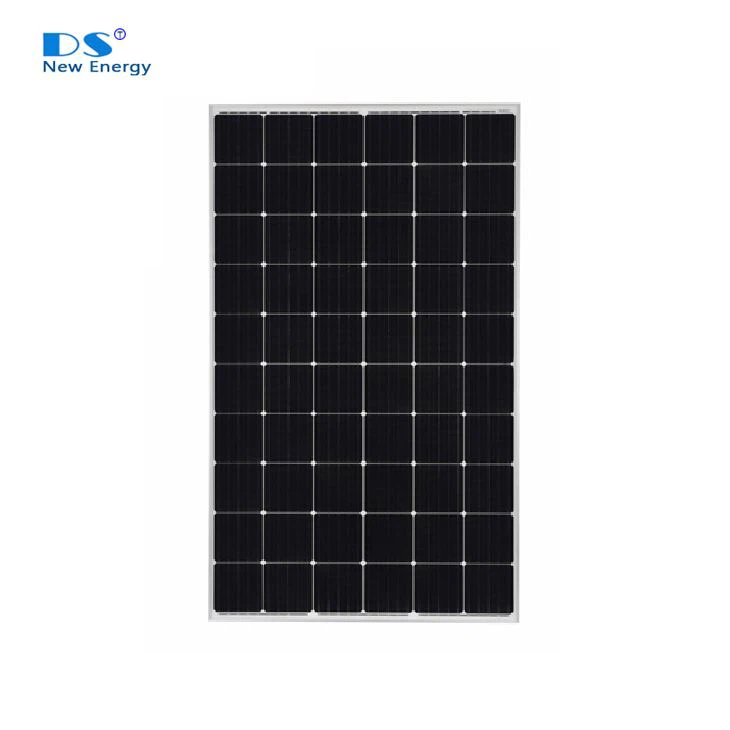

Được cung cấp bởi 96 mảnh pin mặt trời đơn tinh thể PERC hiệu quả cao, loạt mô-đun hiệu suất cao này cung cấp giải pháp hiệu quả nhất về chi phí để giảm LCOE của bất kỳ hệ thống PV lớn hay nhỏ nào.
【Các tính năng chính】
【Kích thước của mô-đun PV】
【Dữ liệu điện tại STC】
Công suất tối đa định mức (Pmax) [W] | 440 | 450 | 460 | 470 | 480 |
Điện áp mạch mở (Voc) [V] | 61.08 | 61.60 | 62.12 | 62.64 | 63.16 |
Điện áp công suất tối đa (Vmp) [V] | 49.64 | 50.15 | 50.70 | 51.24 | 51.76 |
Dòng ngắn mạch (Isc) [A] | 9.41 | 9.51 | 9.61 | 9.71 | 9.81 |
Dòng điện công suất tối đa(Imp) [A] | 8.87 | 8.98 | 9.08 | 9.18 | 9.28 |
Hiệu quả mô-đun [%] | 17.2% | 17.6% | 18.0% | 18.3% | 18.7% |
Dung sai công suất | 0 ~ + 5W | ||||
Hệ số nhiệt độ của Isc(α_Isc) | 0,05%/°°C | ||||
Hệ số nhiệt độ của Voc(β_Voc) | -0,275%/°°C | ||||
Hệ số nhiệt độ của Pmax (γ_Pmp) | -0,368%/°°C | ||||
Stc | Bức xạ 1000W / m², nhiệt độ tế bào 25 ° C, AM1.5G | ||||
【Dữ liệu điện ở NOCT và điều kiện vận hành】
THÔNG SỐ ĐIỆN TẠI NOCT | |||||
kiểu | 440 | 450 | 460 | 470 | 480 |
Công suất tối đa định mức (Pmax) [W] | 326 | 333 | 341 | 349 | 355 |
Điện áp mạch mở (Voc) [V] | 60.46 | 60.42 | 60.50 | 60.08 | 60.46 |
Điện áp công suất tối đa (Vmp) [V] | 49.18 | 49.69 | 50.33 | 50.74 | 51.37 |
Dòng ngắn mạch (Isc) [A] | 7.54 | 8.11 | 8.18 | 7.78 | 8.35 |
Dòng điện công suất tối đa(Imp) [A] | 6.62 | 6.70 | 6.77 | 6.86 | 6.92 |
NOCT | Chiếu xạ 800W / m², nhiệt độ môi trường xung quanh 20 ° C, tốc độ gió 1m / s, AM1.5G | ||||
ĐIỀU KIỆN HOẠT ĐỘNG | |
Điện áp hệ thống tối đa | 1000V / 1500V DC (IEC) |
Nhiệt độ hoạt động | -40 °C ~ + 85 ° C |
Cầu chì dòng tối đa | 20A |
Tải tĩnh tối đa, phía trước | 5400Pa |
Tải tĩnh tối đa, Trở lại | 2400Pa |
NOCT | 45±2°C |
Lớp ứng dụng | Hạng A |
【Dữ liệu cơ học】
Kỹ thuật | |
ô | Mono |
trọng lượng | 26kg±3% |
Kích thước | 1956±2mmx1310±2mmx45±1mm |
Kích thước mặt cắt cáp | 4mm2 |
Không. của các tế bào | 96(8x12) |
Hộp nối | IP68, 4 điốt |
Kết nối | QC 4.10-35 |
Chiều dài cáp (bao gồm cả đầu nối) | Chân dung: 300mm (+) / 400mm (-) ; Phong cảnh: 1000mm (+) / 1000mm (-) |
Cấu hình bao bì | 30 mỗi pallet |
【Chứng nhận】
【Bảo hành】
