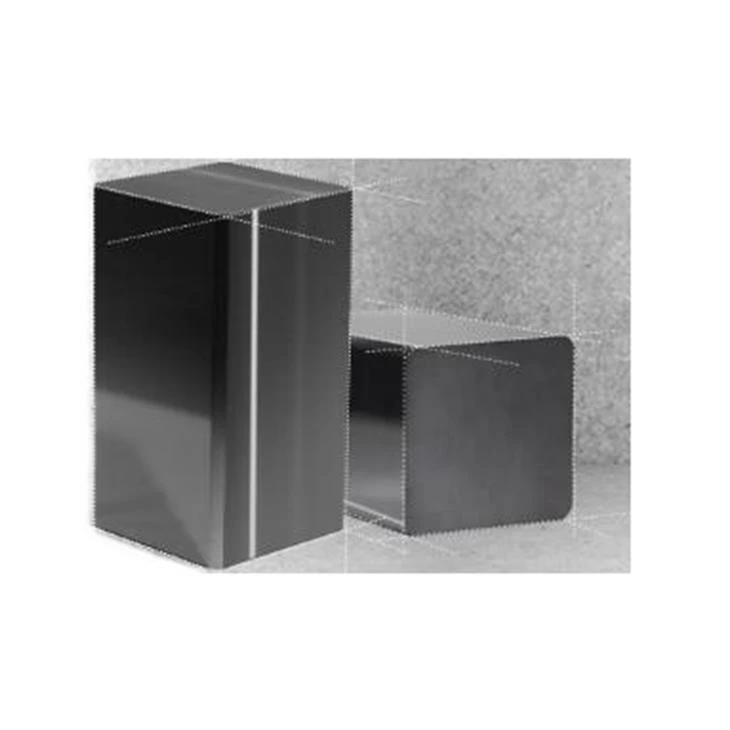

N Loại 156.75mm Monocrystalline Năng lượng mặt trời Wafer

N Loại 156.75mm Monocrystalline Năng lượng mặt trời Wafer

Thực tế là các công nghệ tế bào có hiệu quả cao nhất trong sản xuất công nghiệp dựa trên n-type Cz-Si wafer là một minh chứng nổi bật về lý do tại sao tấm n-type là vật liệu phù hợp nhất cho các tế bào năng lượng mặt trời hiệu quả cao. Đi sâu hơn vào chi tiết, có một số lý do vật lý cho sự vượt trội của loại n so với loại p.
Share to
Gửi yêu cầu
Nói chuyện ngay
Mô tả
Thông số kỹ thuật

CZ silicon crystal growth


Monocrystalline wafer 1


Thực tế là các công nghệ tế bào có hiệu quả cao nhất trong sản xuất công nghiệp dựa trên N loại Cz-Si wafer là một minh chứng nổi bật về lý do tại sao tấm n-type là vật liệu phù hợp nhất cho các tế bào năng lượng mặt trời hiệu quả cao. Đi sâu hơn vào chi tiết, có một số lý do vật lý cho sự vượt trội của loại N so với loại P, quan trọng nhất là:

  • do không có boron, không có sự suy thoái do ánh sáng (LID) xảy ra trong các tấm Si loại p, do phức hợp boron-oxy

  • vì N loại Si ít nhạy cảm hơn với các tạp chất kim loại nổi bật, nói chung chiều dài khuếch tán của chất mang thiểu số trong n-type Cz-Si cao hơn đáng kể so với Cz-Si loại p

  • N loại Si ít bị suy thoái trong các quá trình nhiệt độ cao như khuếch tán B.





1      Tính chất vật liệu



tài sản

quy cách

Phương pháp kiểm tra

Phương pháp tăng trưởng

Cz


Độ tinh thể

Đơn tinh thể

Kỹ thuật etch ưu đãiASTM F47-88

Loại độ dẫn điện

Loại N

Napson EC-80TPN

Dopant

phốtpho

-

Nồng độ oxy[Oi]

8E + 17 tại / cm3

FTIR (ASTM F121-83)

Nồng độ carbon[Cs]

5E + 16 tại / cm3

FTIR (ASTM F123-91)

Mật độ hố etch (mật độ trật khớp)

500 cm-3

Kỹ thuật etch ưu đãiASTM F47-88

Định hướng bề mặt

<100>±3°

Phương pháp nhiễu xạ tia X (ASTM F26-1987)

Hướng của các cạnh vuông giả

<010>,<001>±3°

Phương pháp nhiễu xạ tia X (ASTM F26-1987)



2      Tính chất điện



tài sản

quy cách

Phương pháp kiểm tra

Điện trở suất

0,2-2,0 Ω,cm

0,5-3,5 Ω,cm

1,0-7,0 Ω,cm

1,5-12 Ω,cm

Điện trở suất khác

Hệ thống kiểm tra wafer

MCLT (tuổi thọ của hãng vận chuyển thiểu số)

1000μs (Điện trở > 1Ωcm)

500μs(Điện trở suất< 1="">Ωcm)

Sinton thoáng qua



3      hình học



tài sản

quy cách

Phương pháp kiểm tra

hình học

Hình vuông giả


Hình cạnh vát

tròn


Kích thước wafer

(Chiều dài bên * chiều dài bên * đường kính

M0: 156 *156*φ210 mm

M1: 156,75 * 156,75 *φ205mm

M2: 156,75 * 156,75 *φ210 mm

Hệ thống kiểm tra wafer

Góc giữa các cạnh liền kề

90±3°

Hệ thống kiểm tra wafer
