Lưới quang điện-Trường hợp thiết kế tủ kết nối

Mô-đun chức năng

Chức năng cốt lõi

Thành phần cốt lõi

Chức năng thành phần

Mô-đun phân phối điện và đường dây đến

Nhận đầu ra nguồn điện xoay chiều bằng biến tần, thực hiện thu thập và phân phối điện cũng như xây dựng kênh mạch kết nối-lưới điện chính

Bộ ngắt mạch đường dây đến

Bộ ngắt mạch đường dây đến: Ngắt mạch chính + bảo vệ quá tải/ngắn mạch-

Công tắc cách ly

Công tắc cách ly: Cung cấp các điểm dừng rõ ràng để bảo trì

Thanh cái / Thanh đồng

Thanh cái: Chịu dòng điện lớn và thu thập-năng lượng điện đa kênh

Khối thiết bị đầu cuối đi

Khối đầu cuối đi: Chuẩn hóa kết nối giữa-tủ kết nối lưới và cáp bên lưới-, giảm nguy cơ lỗi nối dây và tạo điều kiện thuận lợi cho việc bảo trì sau này

Mô-đun bảo vệ kết nối-lưới (Bộ phận an toàn cốt lõi)

Đảm bảo-an toàn hai chiều của hệ thống phát điện và lưới điện, ngăn ngừa hư hỏng thiết bị do sự cố lưới điện/hiệu ứng đảo/tăng áp

Thiết bị bảo vệ chống đảo

Thiết bị chống đảo: Thành phần cốt lõi, phát hiện hiệu ứng đảo và cắt mạch

Rơle quá áp / thấp áp / quá tần số / dưới tần số

SPD: Ngăn chặn quá áp thoáng qua và bảo vệ các bộ phận

Thiết bị bảo vệ sốc điện (SPD)

Rơle: Theo dõi các thông số lưới điện và kích hoạt bảo vệ bất thường

Thiết bị bảo vệ lỗi nối đất

Thiết bị bảo vệ sự cố chạm đất:-theo dõi dòng điện chạm đất theo thời gian thực, nhanh chóng cắt mạch trong trường hợp có lỗi và ngăn ngừa tai nạn cá nhân hoặc thiết bị do rò rỉ điện

Mô-đun đo lường và giám sát nguồn điện

Đo chính xác-năng lượng điện được kết nối với lưới điện, giám sát các thông số vận hành của lưới điện/hệ thống phát điện và cung cấp dữ liệu để giải quyết/chẩn đoán

Đồng hồ điện đa chức năng ba pha-

CT/VT: Chuyển đổi dòng điện lớn/điện áp cao thành tín hiệu nhỏ để thích ứng với phép đo của đồng hồ

Máy biến dòng (CT) / Máy biến điện áp (VT)

Đồng hồ điện: Đo năng lượng điện tác dụng/phản kháng, theo dõi điện áp/dòng điện/tần số

Thiết bị đầu cuối đo lường và điều khiển

Thiết bị đầu cuối đo lường & điều khiển: Thu thập dữ liệu và hỗ trợ hiển thị cục bộ/từ xa

Đèn báo trạng thái / Màn hình hiển thị

Đèn chỉ báo trạng thái: Hiển thị trực quan trạng thái đóng-kết nối lưới, cảnh báo lỗi, bật nguồn, v.v.; Màn hình hiển thị: Xem dữ liệu năng lượng điện, thông số lưới và mã lỗi cục bộ mà không cần thiết bị bên ngoài

Mô-đun truyền thông và điều khiển kết nối lưới-

Hiện thực hóa việc chuyển đổi mạch kết nối lưới-thông minh, trao đổi thông tin với hệ thống điều độ lưới điện/giám sát quang điện và đáp ứng các yêu cầu điều độ

Công cụ liên hệ kết nối lưới-

Công tắc tơ: Nhận tín hiệu và tự động chuyển mạch kết nối-lưới

Bộ điều khiển / PLC

Bộ điều khiển: Phối hợp các hành động của từng mô-đun và thực hiện logic đặt trước

Mô-đun giao tiếp (4G / Ethernet / RS485)

Mô-đun truyền thông: Thực hiện giám sát và truyền dữ liệu từ xa

Công tắc chuyển đổi thủ công/tự động

Công tắc chuyển đổi thủ công/tự động: Chuyển đổi chế độ điều khiển, nhận lệnh từ xa/PLC ở chế độ tự động; Thực hiện vận hành cục bộ ở chế độ thủ công để đáp ứng nhu cầu bảo trì hoặc khẩn cấp

Tủ & Mô-đun phụ trợ

Cung cấp giá đỡ lắp đặt và môi trường bảo vệ để đảm bảo hoạt động ổn định của các bộ phận bên trong trong môi trường ngoài trời/công nghiệp

Tủ kim loại (IP54 trở lên)

Tủ: Chống bụi, chống thấm nước và ngăn chặn sự xâm nhập của vật lạ

Quạt làm mát / Bộ điều nhiệt

Quạt làm mát: Khởi động và dừng theo nhiệt độ để tránh các bộ phận bị lão hóa ở nhiệt độ cao-

Bảo trì chiếu sáng

Chiếu sáng bảo trì: Cung cấp nguồn ánh sáng để bảo trì-tủ

Máng cáp / Máng cáp

Máng cáp/Máng cáp: Sắp xếp hệ thống dây điện gọn gàng và thuận tiện cho việc bảo trì

Dải niêm phong

Dải niêm phong: Nâng cao hiệu suất bịt kín của tủ, ngăn bụi và nước mưa xâm nhập vào tủ và đảm bảo hoạt động đáng tin cậy của các bộ phận trong môi trường khắc nghiệt

KHÔNG.

Tên thành phần

(với Model & Thông số kỹ thuật)

Đơn vị

Số lượng

Mô-đun chức năng

Chức năng cốt lõi tương ứng của mô-đun

Thành phần Chức năng Mô tả

Hình ảnh

1

Bộ ngắt mạch khung (TGW1N-1600/4P-800A, với tính năng ngắt trễ điện áp thấp dành riêng cho PV)

Cái

1

Mô-đun phân phối điện và đường dây đến

Nhận đầu ra nguồn điện xoay chiều bằng biến tần, thực hiện thu thập và phân phối điện cũng như xây dựng kênh mạch kết nối-lưới điện chính

Với chức năng ngắt độ trễ điện áp thấp, đảm bảo ngắt mạch chính, bảo vệ quá tải/đoản mạch-và điều khiển kết nối-lưới điện cụ thể-PV

2

Bộ ngắt mạch đầu vào (NM1-250S/4300 250A)

Cái

4

Bộ ngắt mạch đường dây đầu vào 4-kênh, chịu trách nhiệm ngắt và bảo vệ ngắn mạch/quá tải các đường dây đầu vào của mỗi biến tần

3

Công tắc dao cách ly quay (HD13BX-1000A/41 4P)

Cái

1

Cung cấp các điểm dừng rõ ràng trong quá trình bảo trì để đảm bảo an toàn cá nhân cho nhân viên vận hành và bảo trì

4

Bộ ngắt mạch thu nhỏ (NXB-16AC63 2P)

Cái

1

Cung cấp mạch bảo vệ nguồn điện độc lập cho các thiết bị phụ trợ (như mạch đo, mạch điều khiển)

5

Hỗ trợ thanh xe buýt

Bộ

2

Cố định và đỡ hàng đồng thanh cái, đảm bảo lắp đặt chắc chắn và cách điện đáng tin cậy cho hàng đồng, đồng thời tránh nguy cơ đoản mạch-

6

Đầu nối đồng

Cái

18

Được sử dụng để kết nối các hàng đồng với cáp và linh kiện, đảm bảo truyền dòng điện ổn định và giảm điện trở tiếp xúc

7

Dây lõi đồng, hàng đồng (800A)

KG

60

Chịu dòng điện lớn 800A, thu năng lượng điện đầu vào 4 kênh và truyền đến công tắc chính và phía lưới điện, là vật mang cốt lõi của truyền tải năng lượng điện

8

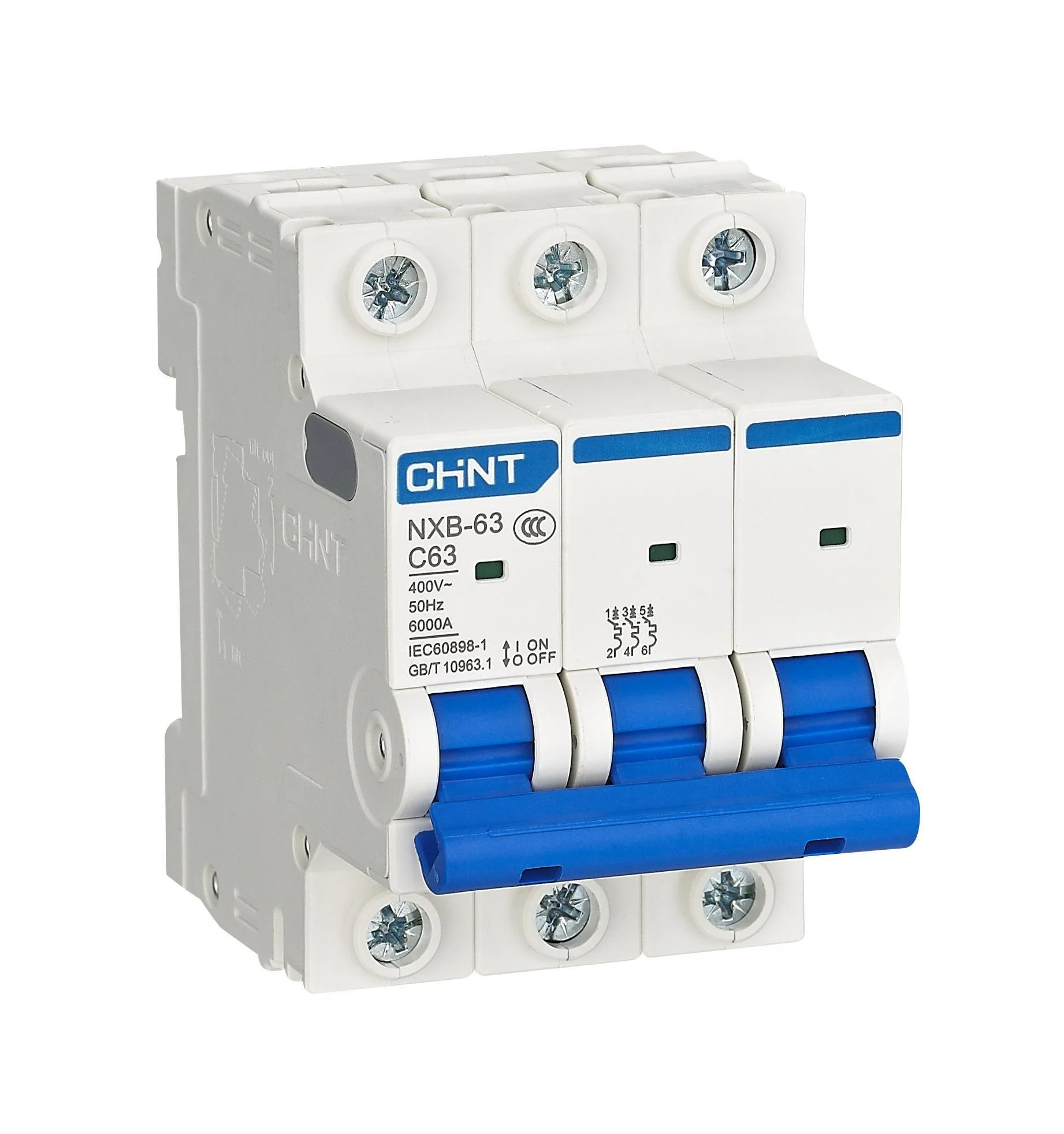

Bộ ngắt mạch chống sét (NXB-63AC63 4P)

Cái

1

Mô-đun bảo vệ kết nối lưới-

Đảm bảo-an toàn hai chiều của hệ thống phát điện và lưới điện, ngăn ngừa hư hỏng thiết bị do sự cố lưới điện/hiệu ứng đảo/tăng áp

Điều khiển việc bật-mạch chống sét, hỗ trợ thực hiện chức năng chống sét và tránh mạch chống sét bất thường ảnh hưởng đến mạch chính

9

Thiết bị chống sét lan truyền (LYY1-40KA)

Cái

1

Ngăn chặn quá điện áp nhất thời do sét đánh và dao động lưới điện, đồng thời bảo vệ các bộ phận điện trong tủ

10

Máy biến dòng điện (BH-0.66 800/5 Loại 0,5)

Cái

3

Mô-đun đo lường và giám sát nguồn điện

Đo chính xác-năng lượng điện được kết nối với lưới điện, giám sát các thông số vận hành của hệ thống phát điện/lưới điện và cung cấp dữ liệu để giải quyết/chẩn đoán

Chuyển đổi dòng điện lớn 800A thành tín hiệu nhỏ 5A, thích ứng với phép đo của đồng hồ điện đa chức năng và đảm bảo độ chính xác của phép đo và an toàn cho thiết bị

11

Đồng hồ đo điện đa chức năng (AMC96L-E4, có giao tiếp)

Cái

1

Đo lường-năng lượng điện được kết nối với lưới điện, giám sát các thông số như điện áp, dòng điện và công suất, đồng thời hỗ trợ chức năng giao tiếp để thực hiện việc truyền dữ liệu

12

Đèn tín hiệu (AD11-22/41)

Cái

3

Hiển thị trực quan trạng thái vận hành thiết bị (như bật nguồn, đóng kết nối lưới,{0}}kết nối lưới, cảnh báo lỗi, v.v.) để xem cục bộ

13

Giá đỡ cố định dạng vuốt (TMH)

Cái

2

Sửa chữa-các thành phần liên quan đến đo lường, hợp tác với hộp-điện-chống trộm để thực hiện chức năng chống-điện-trộm và đảm bảo an toàn cho dữ liệu đo sáng

14

Hộp chống-điện-trộm (TMH)

Cái

1

Đặc biệt để chống-điện-trộm, bảo vệ hệ thống dây điện của mạch đo lường và đảm bảo tính xác thực và chính xác của dữ liệu đo năng lượng điện

15

Tủ (GGD, W800×D800×H2200)

Cái

1

Tủ & Mô-đun phụ trợ

Cung cấp giá đỡ lắp đặt và môi trường bảo vệ để đảm bảo hoạt động ổn định của các bộ phận bên trong

Cung cấp không gian lắp đặt cho tất cả các bộ phận, có chức năng chống bụi và bảo vệ cơ bản, thích ứng với môi trường sử dụng trong nhà

16

Cầu chì (RT14-400V 6A)

Bộ

5

Bảo vệ mạch nguồn thứ cấp và mạch điều khiển để tránh hư hỏng linh kiện điều khiển và module truyền thông do quá tải hoặc đoản mạch

17

Nhà ga hiện tại

Cái

45

Chuẩn hóa kết nối các đường tín hiệu hiện tại để thuận tiện cho việc sắp xếp đi dây và bảo trì sau này

18

Trạm điện áp

Cái

90

Tiêu chuẩn hóa kết nối các đường dây tín hiệu điện áp, đảm bảo truyền tín hiệu đáng tin cậy và tạo điều kiện thuận lợi cho việc sắp xếp hệ thống dây điện và bảo trì sau này

19

Phụ kiện như Lug đồng, dây buộc cáp, kẹp định vị, vỏ nhựa

-

-

Hỗ trợ nối dây, cố định các bộ phận và bảo vệ cách điện, đảm bảo hệ thống dây điện bên trong gọn gàng và lắp đặt bộ phận chắc chắn, đồng thời cải thiện độ tin cậy vận hành

KHÔNG.

Tên thành phần

(với Model & Thông số kỹ thuật)

Đơn vị

Số lượng

Mô-đun chức năng

Chức năng cốt lõi tương ứng của mô-đun

Thành phần Chức năng Mô tả

Hình ảnh

1

Lưới điện chính-Công tắc kết nối (NXA16N16-MF4 1250A, 4P 65kA)

Cái

1

Mô-đun phân phối điện và đường dây đến

Nhận đầu ra nguồn điện xoay chiều bằng biến tần, thực hiện thu thập và phân phối điện cũng như xây dựng kênh mạch kết nối-lưới điện chính

Đã sửa lỗi công tắc chính thông minh với chức năng đóng/mở điện, giải phóng điện áp thấp, đóng-kiểm tra điện áp và chức năng trễ. Thực hiện việc ngắt mạch chính + bảo vệ quá tải/đoản mạch-

2

Bộ ngắt mạch đầu vào (NM1-250L/4300B 50kA)

Cái

7

Bộ ngắt mạch đầu vào 250A, chịu trách nhiệm ngắt và bảo vệ ngắn mạch/quá tải-cho từng đường dây đến của biến tần

3

Bộ ngắt mạch thu nhỏ đầu vào (NXB-32A/4P)

Cái

1

Công tắc cấp nguồn cho thiết bị đầu cuối đo đếm tiện ích, cung cấp khả năng bảo vệ mạch nguồn điện độc lập cho thiết bị đầu cuối đo lường

4

Thanh cái (Thanh đồng 80×10mm)

Bộ

Một số

Mang dòng điện lớn, thu điện từ 7 cầu dao đầu vào và truyền đến công tắc kết nối-lưới điện chính và phía lưới điện

5

Công tắc cách ly (1500A/4P HD12)

Cái

1

Cung cấp các điểm dừng rõ ràng trong quá trình bảo trì để đảm bảo an toàn cá nhân cho nhân viên vận hành và bảo trì

6

Thiết bị chống sét AC (NXUII-C40/40kA)

Bộ

1

Mô-đun bảo vệ kết nối lưới-

Đảm bảo-an toàn hai chiều của hệ thống phát điện và lưới điện, ngăn ngừa hư hỏng thiết bị do sự cố/tăng đột biến lưới điện

Chống sét AC, triệt tiêu quá điện áp thoáng qua, bảo vệ các bộ phận điện trong tủ khỏi bị sét đánh hoặc dao động của lưới điện

7

Cầu dao bảo vệ chống sét (NXB-63/63A/4P)

Bộ

1

Điều khiển đầu vào chống sét, điều khiển việc bật-mạch chống sét, hỗ trợ thực hiện chức năng chống sét

8

Đồng hồ đo đa chức năng 380V (có giao tiếp RS485)

Cái

1

Mô-đun đo lường và giám sát nguồn điện

Đo chính xác-năng lượng điện được kết nối với lưới điện, giám sát các thông số vận hành của hệ thống phát điện/lưới điện và cung cấp dữ liệu để giải quyết/chẩn đoán

Hiển thị công suất, điện áp, dòng điện, hỗ trợ giao tiếp RS485, thực hiện đo năng lượng điện và truyền dữ liệu

9

Máy biến dòng đo lường (1200/5A loại 0,5)

Cái

3

Chuyển đổi dòng điện lớn 1200A thành tín hiệu nhỏ 5A, thích ứng với phép đo đồng hồ đa chức năng, đảm bảo độ chính xác của phép đo và an toàn thiết bị

10

Đèn báo nguồn (Vàng/Xanh/Đỏ)

Cái

5

Hiển thị trực quan trạng thái vận hành thiết bị (như bật nguồn, đóng kết nối lưới,{0}}kết nối lưới, cảnh báo lỗi, v.v.) để xem cục bộ

11

Hộp nối niêm phong chì, giá đỡ còi

Bộ

2

Sử dụng-điện-trộm, đảm bảo tính xác thực và bảo mật của dữ liệu đo năng lượng điện

12

Rơle thời gian

Cái

1

Mô-đun truyền thông và điều khiển kết nối lưới-

Hiện thực hóa việc chuyển đổi mạch kết nối lưới-thông minh, trao đổi thông tin với hệ thống điều độ lưới/giám sát quang điện và đáp ứng các yêu cầu điều độ

Cung cấp chức năng kiểm soát độ trễ, phối hợp với công tắc kết nối-lưới chính để nhận ra logic đóng/mở trễ

13

Rơle trung gian

Cái

4

Khuếch đại tín hiệu điều khiển, chuyển đổi logic điều khiển, đảm bảo thực hiện đóng/mở và các lệnh điều khiển khác một cách đáng tin cậy

14

Nút đóng/mở, công tắc chuyển

Cái

3

Điều khiển cục bộ việc đóng và mở mạch kết nối-lưới, chuyển đổi chế độ điều khiển (chẳng hạn như thủ công/tự động) theo cách thủ công

15

Tủ tiêu chuẩn GGD (W1000×D800×H2200mm)

Cái

1

Tủ & Mô-đun phụ trợ

Cung cấp giá đỡ lắp đặt và môi trường bảo vệ để đảm bảo hoạt động ổn định của các bộ phận bên trong

Tủ trong nhà, tấm phun sơn cán nguội-, cung cấp không gian lắp đặt và khả năng bảo vệ cơ bản cho tất cả các bộ phận

16

Cầu chì nguồn phụ (RT28-32/6A)

Cái

6

Bảo vệ mạch điện thứ cấp, tránh hư hỏng linh kiện điều khiển do quá tải hoặc chập mạch đường dây thứ cấp

17

Cáp nối dây thứ cấp, thiết bị đầu cuối và phụ kiện

Nhiều

Một số

Tiêu chuẩn hóa kết nối của đường dây thứ cấp, thực hiện kết nối truyền tín hiệu và nguồn điện của các bộ phận điều khiển và giám sát khác nhau, tạo điều kiện bảo trì
